다리·발 질환 치료는
정교하고 과학적인 측정에서부터 시작됩니다

바이오메카닉스는 최첨단 Foot Scanner 「TPScan」을 비롯 족압측정대(Podo Scope), 관절각도계측기(Tractograph), 각도측정계(Angle Finder), 근골격계측기(Angulo meter), 회전각도계측기(Vertical Goniometer) 등 다양한 측정 장비를 연구 개발하였습니다. 최근 관절각도계측기를 업그레이드 한 발뒤꿈치 이분각도계측기 Heel Bisector를 개발해 보다 더 정교한 측정시스템을 갖추었습니다.

하지 생체역학적 검사

하지 생체역학적 기초검사를 통하여 발과 다리의 상태, 보행상태, 골반 및 척추의 상태를 알아볼 수 있습니다. 기초검사를 통한 데이터를 분석하여 상태를 판단하고 치료용 발 보조기(BFO), 정형용 교정장치(N-TCR·TTLL·TTB) 처방 유무를 판단합니다.

하지 생체역학적 측정의 종류

발목관절 및 거골하관절 가동범위 검사

기립시 발바닥 및 종골각도 검사

무릎 및 발목간의 거리 측정

경골내·외회전 각도 측정

고관절 검사

다리근육 평가

3차원적인 골반 측정

전신 및 발과 하지 엑스레이 검사

측정 장비

이미지명

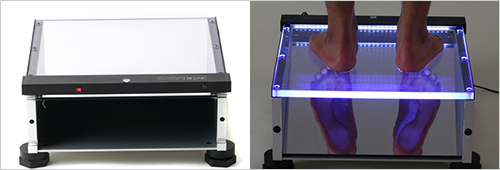

족압측정대(Podo Scope)

발바닥 압력 분포를 측정하는 장비. 평발 및 기타 비정상적인 발바닥 압력을 가진 발 형태와 RCSP를 측정하여 발의 형태를 확인할 수 있습니다.

이미지명

발뒤꿈치 이분각도계측기(Heel Bisector)

기존의 관절각도계측기를 업그레이드 한 장비로 특허 출원 중입니다. 발, 발목과 거골하관절 등 작은 관절의 가동범위(ROM) 측정 및 발뒤꿈치 이등분선(Heel Bisection)을 계측합니다.

이미지명

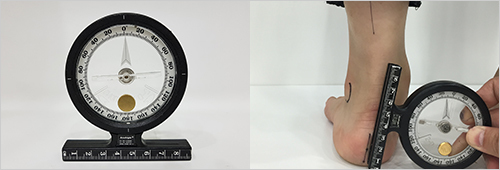

회전각도측정계(Angle Finder)

전두면 상태에서 각도를 측정하는 장비로 RCSP를 측정할 때 사용합니다. 또한 지표면에 수직으로 대응하는 몸 골격의 각도를 측정합니다.

이미지명

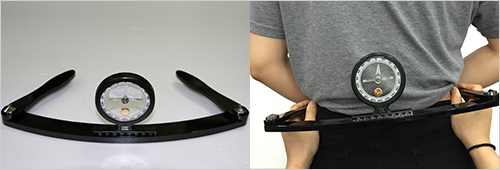

근골격계측기(Angulometer)

몸의 횡단면의 밸런스를 측정하는 장비로 3차원으로 움직이는 골반, 어깨 등의 좌우 차이 각도를 측정하는 장비입니다.

이미지명

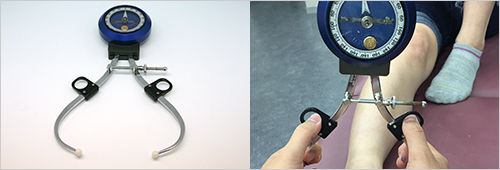

각도계측기(Vertical Goniometer)

한 면의 내회전(염전) 각도를 재는 장치로 Tibia Tosion(정강이뼈 내회전)과 고관절의 관절가동범위(ROM)를 측정하는 장비입니다. 안짱걸음을 하는 아이들은 정강이뼈와 고관절 내회전이 많은데 정강이뼈와 고관절의 내회전 정도를 수치화하여 측정하는 장비입니다.

이미지명

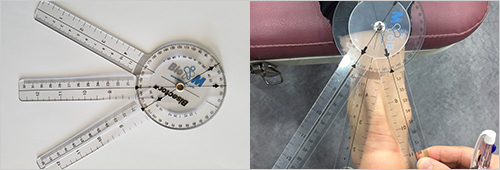

관절각도계측기(Tractograph)

두 면의 각도를 재는 장비로 발 검진시 필수 측정 장비입니다. 발, 발목과 거골하관절 등 작은 관절의 가동범위(ROM)를 측정합니다.

위 제품들은 의료기기에 해당되지 않으므로 의료기기 광고심의대상이 아닙니다. 따라서 의료기기 광고심의사항에 해당되지 않습니다.

TPScan

블레이크식 제작 과정
이미지명

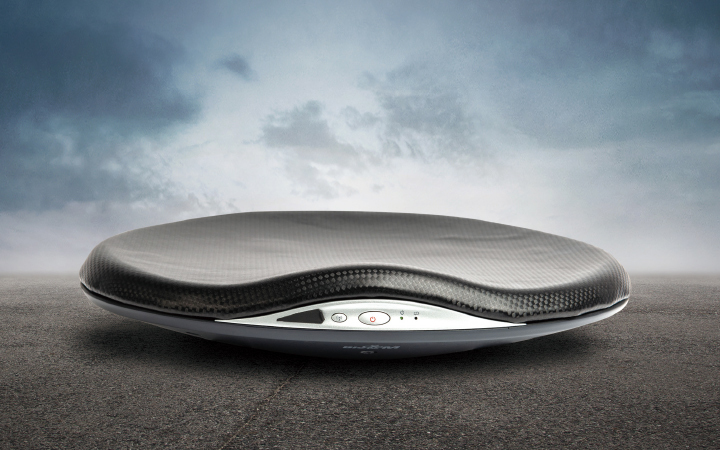

바이오메카닉스가 연구개발한 Pressure Monitor 입니다.
TPScan 위에 서거나 밟고 지나가는 것만으로 족저압검사부터 발 보조기 처방까지 가능합니다.
발 모양과 전후좌우의 족저압 분포 등의 데이터를 분석한 후 알맞은 발 보조기 종류와 Wedge 부착 위치까지 알려주는 측정 장비입니다.
손쉬운 작동법과 그래픽으로 사용자의 편의를 고려하였습니다.

TPScan은 한국의료기기안전정보원으로부터 의료용 압력계 인증을 받았습니다. (제인 09-1호)

※ 본 제품은 ‘의료기기’ 이며, ‘사용시 주의사항’과 ‘사용방법’을 읽고 사용하십시오.

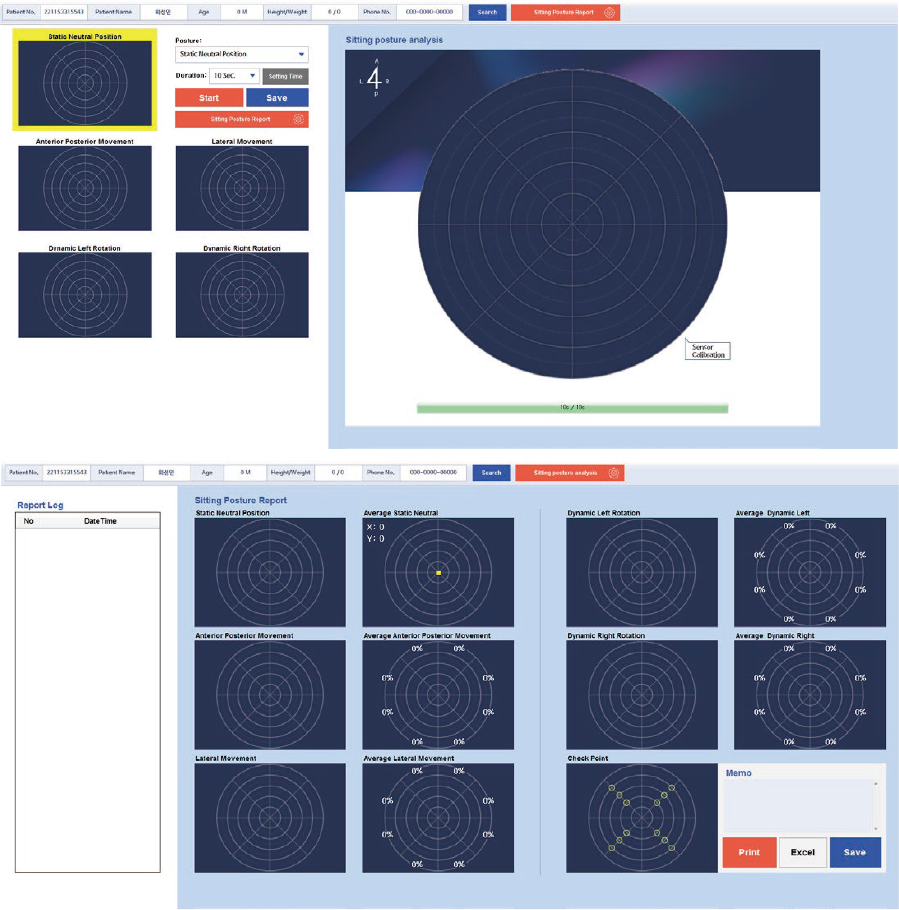

TPScan 기능

Balance Test (균형검사)

Pressure analysis (족저압의 지역별․영역별 검사)

Static Test (정자세검사)

Dynamic Test (보행검사)

Prescription (발 보조기 BFO 처방)

Report (검사 리포트)

3D Analysis (3D 분석)

Test Compare (검사 비교)

Time & Force (시간과 압력 추이)

TPScan 특징

손쉬운 조작 방법과 테스트

슬림형 디자인으로 이동성 용이

압력 분포를 다양한 측정 수치를 통해 분석

기립자세 및 보행시 족압 분포를 모두 측정 가능

발에 맞는 발 보조기(BFO·Insole 등) 선정 및 Wedge 부착 위치까지 제안

짧은 시간 안에 검사부터 처방 제안까지 가능

다양한 분석과 정확한 검사로 의사와 환자 모두 신뢰
